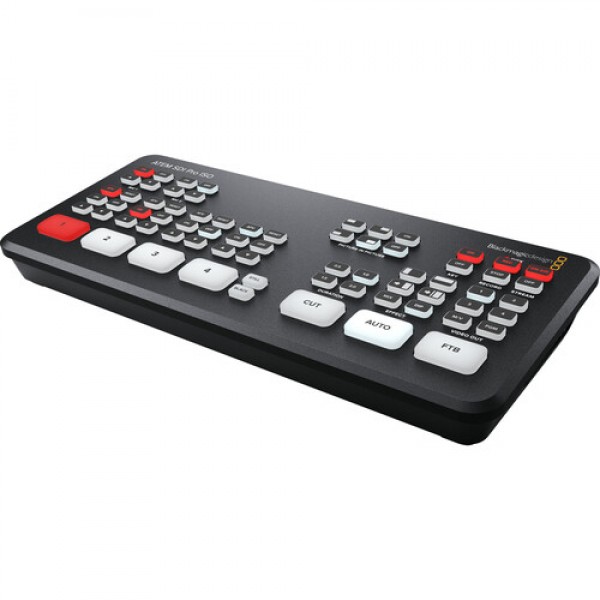

Blackmagic ATEM SDI Pro ISO

Комутатор ATEM ATEM SDI Pro ISO від Blackmagic Design – це комутатор для прямих трансляцій з чотирма входами та вбудованою панеллю керування, призначений для багатокамерної потокової передачі HD-відео в Інтернет через вихід Ethernet. Він оснащений виходом USB, що дозволяє записувати виведення програми, а також записувати окремі входи 3G-SDI на зовнішній USB-накопичувач (не входить до комплекту). На додаток до запису потоку програми та окремих входів, ATEM Mini Pro ISO також записує вбудоване аудіо та аналогові аудіовходи, створюючи файл проекту DaVinci Resolve вашої прямої трансляції. Це дозволяє перенести своє живе виробництво в DaVinci Resolve, щоб внести зміни або коригування, використовуючи вихідний матеріал, який вже знаходиться на вашому USB-накопичувачі. ATEM Mini Pro ISO зберігає той самий розмір, розташування кнопок та роз'єм інтерфейсу на задній панелі, що й ATEM Mini Pro, з новою електронікою, яка дозволяє записувати ISO та створювати файл проекту DaVinci. ATEM Mini Pro ISO підтримує ті ж функції, що й ATEM Mini Pro, включаючи висхідний і низхідний ключі, удосконалений хромакейєр, два лінійні/яскраві ключі, ключ переходу DVE, генератор патернів і генератори кольору. Існує також підтримка медіаплеєра для заповнювальних та ключових зображень, який підтримує до 20 фотографій у форматах PNG, TGA, BMP, JPEG та TIFF. Панель керування програмним забезпеченням ATEM використовується для керування та налаштування та дозволяє вам контролювати швидкість передачі даних, аудіометри, конфігурацію та статус вашої прямої трансляції. І ви можете використовувати панель для налаштування потокової передачі на додатковий Blackmagic Design Streaming Bridge у будь-якій точці світу, якщо він підключений до Інтернету.

Технічні характеристики:

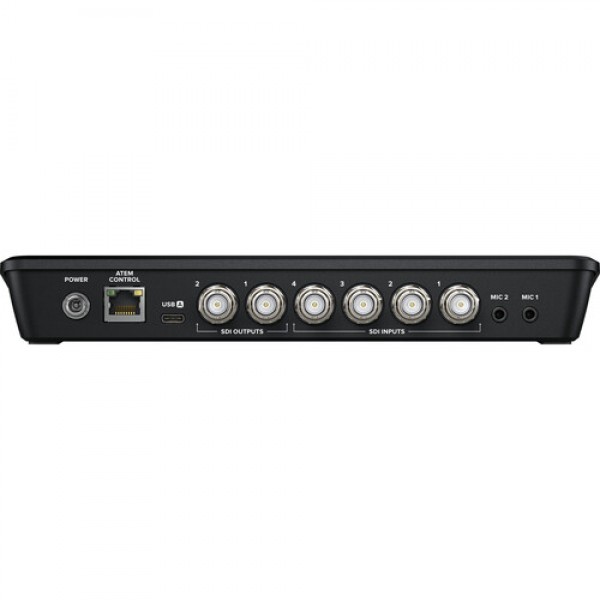

Відеовходи SDI
4 роз'єми 3G-SDI з можливістю перемикання на HD (10 біт).
Двоканальний вбудований звук.

Повторна синхронізація на вході
На всіх 4 SDI-роз'ємах

Перетворення формату та кадрової частоти
На всіх 4 SDI-роз'ємах

Програмні виходи SDI
2 x 3G-SDI

Ethernet
Порт Ethernet за стандартом 10/100/1000 BaseT для потокової трансляції, керування за допомогою програми, оновлення ПЗ, а також для підключення до панелі безпосередньо або по мережі

Виходи для підключення комп'ютера
Один порт USB-C 3.1 Gen 1 для запису на зовнішній накопичувач, розпізнавання мікшера як веб-камери, керування за допомогою програми, оновлення програмного забезпечення та підключення до панелі

Загальна кількість аудіовходів
2 стереороз'єми 3,5 мм

Загальна кількість аудіовиходів
Ні, тільки вбудований звук

Формати HD на вході
720p/50; 720p/59,94; 720p/60
1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60
1080i/50; 1080i/59,94; 1080i/60

Формати HD на виході
1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60

Формати Ultra HD:
Ні

Колірна субдискретизація
4:2:2 YUV

Колірна роздільна здатність
10 біт

Колірний простір
Rec. 709

Перетворення колірного простору
Апаратне в режимі реального часу

Модулі первинного кеїнгу
1


Модулі вторинного кейінга


Сучасні інструменти кольорового кейінга.

Модулі лінійного/яскравого кейінга
2

Модуль переходів
Тільки DVE

Загальна кількість шарів
5

Генератори шаблонів
1

Генератори кольору
2

Цифрові відеоефекти з межами та затіненням
1

Інтерфейс
Мінімальна роздільна здатність монітора 1366 x 768

Звуковий блок
6 входів на 2 канали. Режими «Увімк.»/«Вимк.»/«Прив'язка звуку до відео» та окреме посилення сигналу в каналі. Індикація рівня звуку та максимального значення. Нові додаткові інструменти Fairlight: компресія, придушення, обмеження та шестисмуговий параметричний еквалайзер. Регулює посилення всього сигналу.

Аналоговий вхід
Небалансний стереозвук

Затримка на аналоговому вході
До восьми кадрів

Повний вхідний опір
1.8k

Максимальний рівень на вході
+6 дБВ

Живлення мікрофонів, що підключаються
На обох роз'ємах 3,5 мм

Прямий стрімінг
ATEM SDI Pro ISO дозволяє вести потокову трансляцію безпосередньо через Ethernet-порт за протоколом RTMP

Запис
Прямий запис відео та аудіо
Порт розширення USB-C 3.1 Gen 1 для запису безпосередньо на зовнішній накопичувач

Запис відео
Чотири входи SDI ISO для створення файлів .mp4 в H.264 з якістю до 70 Мбіт/с (відео у форматі ATEM мікшера, звук AAC).

Один програмний вихід для виведення файлу .mp4 в H.264 з якістю налаштування стрімінгу (відео у форматі ATEM мікшера, звук AAC).

Запис аудіо
Шість двоканальних аудіовходів для запису окремих файлів .wav (розрядність 24 біти, частота 48 кГц). З них: два аналогові стереовходи і чотири SDI-входи з вбудованим звуком.

Перемикання
Програмне зображення при перемиканні між джерелами записується як проектний файл .drp для обробки в DaVinci Resolve

Форматування накопичувача
Підтримка файлових систем ExFAT (Windows, Mac) та HFS+ (Mac)


Багатовіконний моніторинг
Один режим на 10 вікон: програмний сигнал, що попередньо переглядається (з можливістю міняти місцями), чотири SDI-джерела, медіаплеєр, стан стримінгу, записи та індикатори звуку

Формат виведення у режимі моніторингу
HD

Медіаплеєри
1

Канали
Вирізує та заповнює сигнал для кожного медіаплеєра

Ємність бібліотеки мультимедіа при завантаженні зображень
20 зображень з підтримкою сигналу, що вирізує і заповнює

Формати зображення для мультимедійних бібліотек
PNG, TGA, BMP, GIF, JPEG і TIFF

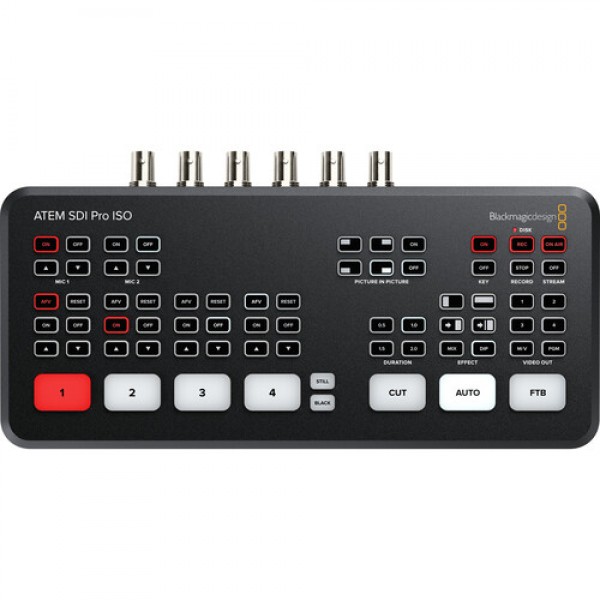

Панель керування
Вбудована панель керування. У комплект поставки входить програмний додаток.
Можливість підключення додаткової апаратної панелі.

Підключення панелі керування
Порт Ethernet за стандартом 10/100/1000 BaseT для підключення безпосередньо або через мережу комп'ютера. Можливість з'єднання з ATEM SDI Pro ISO через USB-C. Оновлення програмного забезпечення через Ethernet або USB-C.

Сумісність з панелями керування
У комплект поставки входить програма ATEM Software Control. Сумісність з пультами ATEM 1 M/E Advanced Panel, ATEM 2 M/E Advanced Panel та ATEM 4 M/E Advanced Panel. За допомогою утиліти Videohub Hardware Panel Setup мікшер ATEM Mini Pro ISO можна налаштувати для передачі сигналів із джерел на приймачі під час використання панелей Videohub Smart Control Pro та Videohub Master Control Pro.

Програмна панель керування
У комплект поставки входить програмна панель ATEM Software Control для операційних систем Mac 11.0 Big Sur, Mac 12.0 Monterey або пізніших версій, а також для Windows 10 та 11 (64-розрядна версія)

Живлення:
Від адаптера 12 В для підключення зовнішнього джерела
Потужність що споживається: 36 Вт

Розміри:
237,5 мм х 118,8 мм х 35 мм

Вага: 0,680 кг

Умови експлуатації:
Робоча температура від 5 ° до 40 ° C
Температура зберігання від -10 ° до 60 ° C
Відносна вологість від 0% до 90% (без конденсації)
